AG-220 气溶胶发生器

AG-220型气溶胶发生器是我公司自主研发的便携式气溶胶发生器,而AG-230型气溶胶发生器,都是利用压缩空气冷凝产生气溶胶颗粒; 不同的是,他建造了一个压缩空气源,没有求助于国外的压缩空气。 AG-220 气溶胶发生器有 6 个完全打开的 Laskin 喷嘴,能够在 20 psig 下达到 200 cfm 的流速,并且能够产生和输送接近 100 ug / L 的气溶胶浓度。 通过调整 2 到 6 个 Laskin 喷嘴,实现不同气溶胶浓度的输出。 AG-220气溶胶发生器推荐在测试气流低于2000cfm时运行,用于测试单台高效过滤器检测。

产品描述

产品简介

AG-220型气溶胶发生器是我公司自主研发的便携式气溶胶发生器,而AG-230型气溶胶发生器,都是利用压缩空气冷凝产生气溶胶颗粒; 不同的是,他建造了一个压缩空气源,没有求助于国外的压缩空气。
AG-220 气溶胶发生器有 6 个完全打开的 Laskin 喷嘴,能够在 20 psig 下达到 200 cfm 的流速,并且能够产生和输送接近 100 ug / L 的气溶胶浓度。 通过调整 2 到 6 个 Laskin 喷嘴,实现不同气溶胶浓度的输出。
AG-220气溶胶发生器推荐在测试气流低于2000cfm时运行,用于测试单台高效过滤器检测。

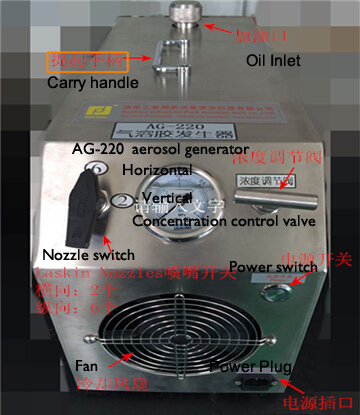

1.零件说明:

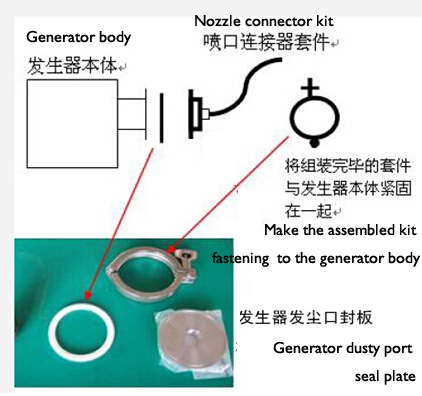

2.喷嘴接头的连接:





3. 操作:
1)。 气雾剂供应:
旋开仪器顶部的加液口,注入 3/4 满气溶胶溶液。 应将少于 1/4 的量加入气雾剂中。 (气溶胶发生器侧有液位图标)
2)。 连接电源并打开电源开关:
由于内置压缩空气源,打开电源即可工作。
3)。 压力调节:
打开气阀,调节调节旋钮使压力达到20psig(0.14Mpa)。 如果按下,控制阀将被锁定。
如果压力超过 20 psi,输出浓度将增加,而低于 20 psig,输出浓度将降低。 压力表的压力不要超过 60 psig。
4).气溶胶输出:
通过改变Laskin喷嘴的方向,可以控制气溶胶粒子的输出浓度,最终将气溶胶粒子引入位于被测设备上游的气溶胶入口。

技术参数

型号 AG 220(压缩空气型)
可用流量范围 50-2000cfm(1.4-55m³/min)
悬浮粒子浓度 10ug/L:空气流量2000cfm(约55m³/min)
悬浮粒子浓度 100ug/L:空气流量200cfm(约5.5m³/min)
颗粒的出现 DOP PAO , Polydisperse
发生方法 2-6 Laskin 喷嘴
压缩气体 内置压缩空气机
电源 220V AC,50Hz
外形尺寸 20cm W× 27cm D ×55cm H
重量 25kg
