在线悬浮粒子检测系统

Y09-SS型/5102在线激光尘埃粒子计数器用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目,并把对应粒子的数量通过MODBUS485通讯传送到上位机。可检控洁净度等级为十万级至百级的洁净环境。 本仪器采用进口半导体激光光源,体积小重量轻,检测精度高,电脑控制,只要对仪器上电就可自动输出数据免人员操作。因此测试洁净环境十分便利。广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。

产品描述

计数应用简介

Y09-SS型/5102在线激光尘埃粒子计数器用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目,并把对应粒子的数量通过MODBUS485通讯传送到上位机。可检控洁净度等级为十万级至百级的洁净环境。

本仪器采用进口半导体激光光源,体积小重量轻,检测精度高,电脑控制,只要对仪器上电就可自动输出数据免人员操作。因此测试洁净环境十分便利。广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。



主要技术参数

1.外形尺寸        ø80*160mm140*100*45

2.质量           0.6kg

3.最大功耗        2VA

4.供电电源       外接7.4-12VDC/1A

5.标准信号粒径通道 0.3-5μm任选2,标准0.5、5μm

 6. 采样流量         28.3LPM

 7.采样周期          1分钟

 8.使用环境条件     温度: 0℃-40℃              湿度:20%-75%

                      环境压力及被采样气体压力:86kPa-106kPa

9.允许最大采样浓度 35000颗/L(尘埃颗粒粒径不大于0.5μm),采样空气中不得含有酸碱等腐蚀性气体



10.自净时间      ≤10min



工作原理

 本仪器采用光散射原理,当空气中悬浮粒子经过光敏区时,散射出与其粒径成一定比例的光通量,经光电转换、放大及处理后得到被采集粒子当量直径和数量并把粒子数通过MODBUS485传输



安装

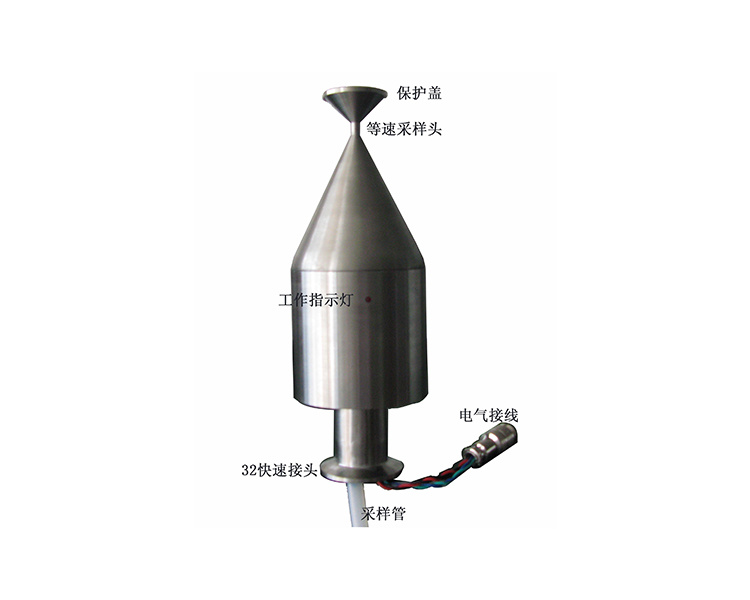

安装前先认识一下计数器,如下图所示。它有保护盖、等速采样口、实体、电气连接插头、采样软管、ø32不锈钢管、快速接头等几部分组成。
