Y09-6S

Y09-6S型激光尘埃粒子远程传感器(以下简称传感器)用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目，并把对应粒子的数量通过RS485通讯与上位机通讯，由上位机对传感器进行操作。可监测洁净度等级为十万级至百级的洁净环境。本传感器采用半导体激光光源，体积小重量轻，监测精度高，电脑操作，监测洁净环境十分便利。广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。

产品描述

　　一、用途

　　Y09-6S型激光尘埃粒子远程传感器(以下简称传感器)用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目，并把对应粒子的数量通过RS485通讯与上位机通讯，由上位机对传感器进行操作。可监测洁净度等级为十万级至百级的洁净环境。

　　本传感器采用半导体激光光源，体积小重量轻，监测精度高，电脑操作，监测洁净环境十分便利。广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。

　　二、主要技术参数

　　1.外形尺寸　　　 95*160*45或168*105*45mm3(宽×高×厚)

　　2.质量　　　　约0.8或1.8kg

　　3.最大功耗　　　 8VA

　　4.供电电源　　　外接7.5-12VDC/2A，建议9V

　　5.上位机粒径通道 0.5、5.0µm，0.3µm可选

　　6. 采样流量　 2.83L/min

　　7.采样周期 1-40分可选，标准1分钟

　　8.使用环境条件　温度：10℃——30℃

　　湿度：20%——75%

　　环境压力及被采样气体压力：86kPa——106kPa

　　9.允许最大采样浓度　35000颗/L(尘埃颗粒粒径不大于0.5µm)，采样空气中不得含有酸碱等腐蚀性气体

　　10.自净时间　　　　≤10min

　　三、工作原理和功能

　　本传感器采用光散射原理，当空气中悬浮粒子经过光敏区时，散射出与其粒径成一定比例的光通量，经光电转换、放大及处理后得到被采集粒子当量直径和数量。

　　四、使用操作步骤

　　1.安装：按相关检测和安装点要求先固定传感器和等速采样头，用随机配置的软管连接采样口和等速采样头。

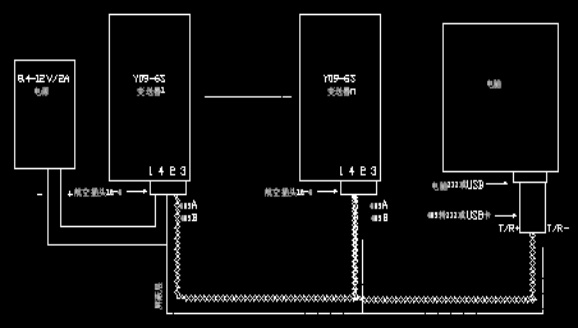

　　2.接线：RS485信号线推荐使用2芯屏蔽或双绞线，其中2芯作信号收发，屏蔽层一端接输入电源0V另一端作为信号的零线。所有线径在0.35-1.0都可。如下图所示。传感器端航空插头16-4接口引脚定义：1脚(红)电源正输入 2脚(绿)485A 3脚(蓝)485B 4脚(黑)0V。电脑端485转232或USB卡接线定义：传感器端2脚接T/R+ 3脚接T/R- 屏蔽线可不接。待接线无误后上电，打开传感器电源开关。

　　3. 运行上位机监控软件，选择COM口。按软件操作。

　　五、维护及故障修理

　　1.仪器使用、存贮的注意事项

　　⑴.仪器的工作位置和采样口应处于同一气压和同一温湿度环境下，保证仪器正常工作，避免产生凝露以至损坏仪器。

　　⑵.禁止抽取含有水汽、油污、腐蚀性物质的气体和高温气体，禁止在高尘埃浓度和超大颗粒的环境下使用，以免损坏传感器。在厂房内消毒时盖上采样口保护盖，以免氧化传感器内部激光器和玻璃镜片。

　　⑶.仪器在不用时应关闭电源开关和外接电源，并保护好采样口。

　　⑷.搬运时，应轻搬轻放，少受振动、冲击。

　　⑸.仪器在出厂包装的状态下，允许在下列环境中运输和短期存放：

　　温度：-40℃——50℃

　　湿度：90%RH(40℃)
